第75話：4Gカートンとは？段ボールの容器等級・容器証明書・オーバーパックを実務で理解する
4Gカートンとは、危険物輸送で使われるファイバ板箱です。ただし、厚手の段ボール箱を買えば4Gになるわけではありません。決められた内装容器、緩衝材、吸収材、仕切り、封かんテープ、組立方法を含む「包装設計型式」として試験・承認された箱です。
実務で最も重要なのは、4Gという箱種名、危険物の容器等級、段ボールのフルートを混同しないことです。本記事では、容器メーカーの認証、容器証明書の扱い、オーバーパックの判断まで、現場で迷わないよう結論を明確に示します。
目次

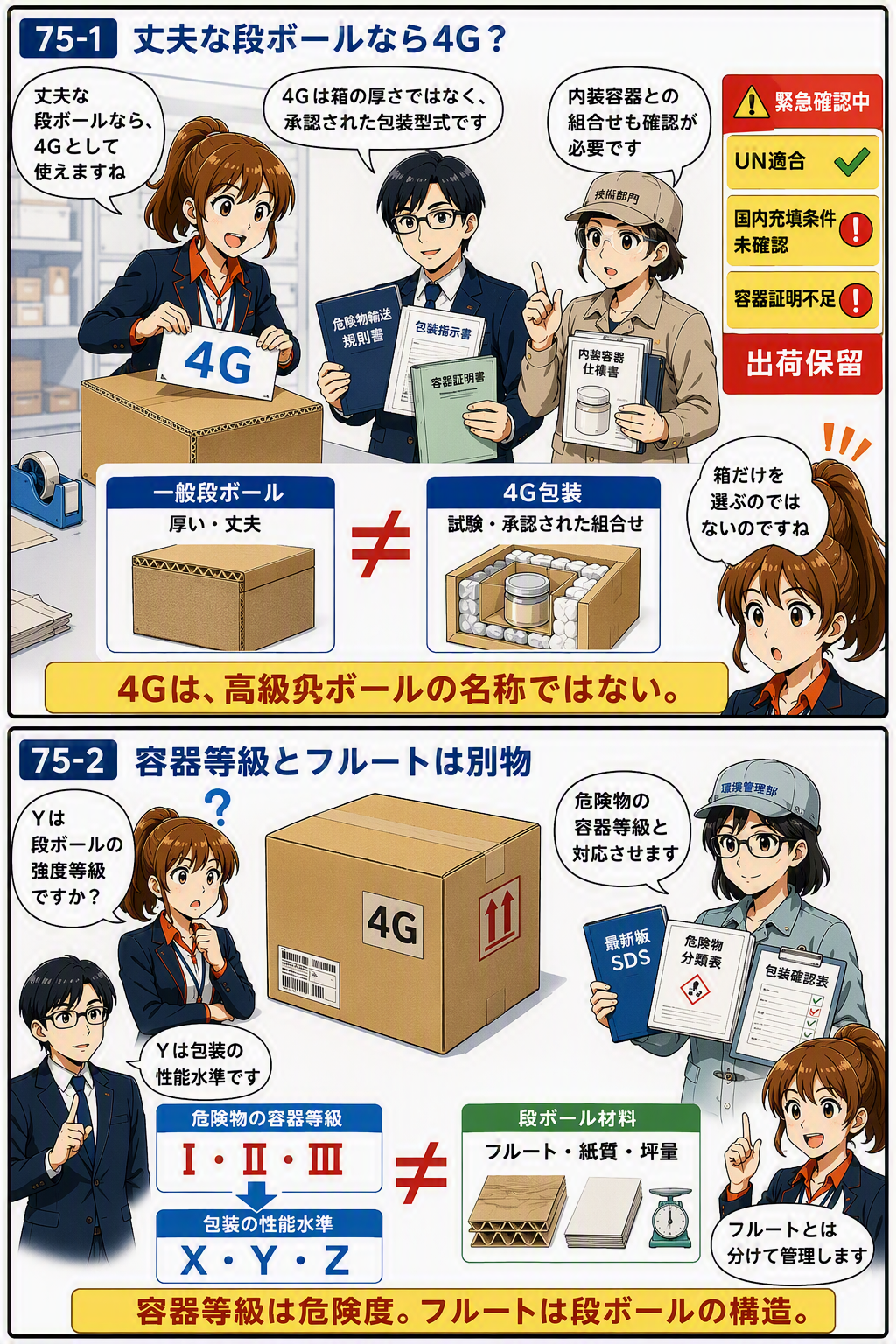

最初に結論：4Gは高級段ボールの名称ではない
4Gは、UN危険物輸送規則で用いる包装コードです。「4」は箱、「G」はファイバ板を表します。日本で一般に段ボールと呼ばれる材料を使うことが多いため、4Gカートン、4G段ボール、UN箱などと呼ばれます。
しかし、4Gは紙質や厚みだけを示す規格ではありません。完成した組合せ包装として落下試験、積重ね試験などに適合した設計型式を示します。箱だけでなく、内装容器、配置、仕切り、緩衝材、吸収材、封かん方法が承認条件に含まれます。
したがって、実務では「4G箱を購入する」ではなく、「今回の内容物と内装容器に適合する4G包装セットを採用する」と考えてください。外箱だけをUN表示品へ交換しても、承認された組合せと異なれば適合包装にはなりません。
特に標準4Gでは、承認時に使用した特定の内装容器と同じ仕様を要求されるのが基本です。サイズだけが近い別メーカーの瓶やポリ容器へ変更する場合は、型式証明書と試験報告の適用範囲を再確認します。より幅広い内装容器へ対応する4GVという区分もありますが、吸収材や総質量などの条件を守る必要があります。
結論として、箱の見た目や段ボール強度で選んではいけません。包装指示、証明書、内装容器、封かん手順が一致する製品を選びます。
4Gカートンの「4」と「G」の意味
UN包装コードでは、最初の数字が包装の種類を示します。一般に1はドラム、3はジェリカン、4は箱、5は袋、6は複合容器です。続く文字は材質を示し、Gはファイバ板です。そのため4Gはファイバ板箱となります。
表示例は「UN 4G/Y20/S/26/J/ABC」のような構成です。この例は説明用であり、実在する承認番号ではありません。Yは容器等級II・IIIの危険物に対応する性能水準、20は試験された最大総質量、Sは固体または内装容器を収納する組合せ包装であることを示します。
製造年、承認国、製造者または承認識別も表示されます。箱のUNマークと容器証明書の識別が一致しなければなりません。UNマークが印刷されていても、製造者、ロット、型式、証明書を追跡できない箱は採用しない方針が妥当です。
4Gは段ボール箱単体で液体を直接収納する包装ではありません。液体は瓶、缶、プラスチック容器などの内装容器へ収納し、それを4G外箱と組み合わせます。内装容器の漏れ防止、相互接触防止、吸収材、空隙充?を包装指示と承認条件どおりに実施します。
航空、海上、道路の各モードで共通利用できる製品もありますが、箱の販売表示だけで判断しません。予定する輸送モードの最新版規則、国別差異、運送人差異、内容量制限を確認します。航空便では、海上便より少ない正味量しか認められない場合があります。
段ボールの容器等級とは何か
危険物輸送の「容器等級」は、段ボール自体の等級ではありません。危険物の危険度をI、II、IIIに区分したPacking Groupを指します。一般にIは高い危険性、IIは中程度、IIIは低い危険性を表します。
UN包装のX、Y、Zは、その包装が対応できる性能水準です。X表示は容器等級I、II、III、Y表示はII、III、Z表示はIIIの危険物に使える水準を示します。ただし、危険物リストと包装指示でその包装種類が許容されていることが前提です。
この関係から「容器等級IIだからY箱なら必ず使える」と判断するのは早計です。最大総質量、内装容器の材質・容量、液体の比重、吸収材、特別規定、輸送モード別の数量制限も満たさなければなりません。
段ボールメーカーが使う紙の等級、坪量、ライナー、フルート、破裂強さ、圧縮強さは、包装設計の材料条件です。危険物のPacking Groupとは別物です。社内仕様書では「危険物の容器等級」と「段ボール材料仕様」を別欄にしてください。
また、すべての危険物に容器等級が付くわけではありません。クラス2のガス、クラス7の放射性物質、クラス1の火薬類など、別の分類・包装体系で管理するものがあります。SDS第14項に容器等級がないから通常品と判断するのは誤りです。
JISのフルートとUN性能包装の違い
JISは段ボールの種類、構造、試験方法、寸法などを確認するうえで重要です。Aフルート、Bフルート、Cフルート、複両面段ボールなどは、厚さや段の構造に関する情報です。しかし、フルートだけでは危険物包装としての適合性を証明できません。
UN性能包装では、実際の設計型式について試験します。同じAFやABFでも、紙の坪量、接着、箱形式、寸法、印刷、罫線、内装品、緩衝材、封かんで性能は変わります。「同じダブルカートンだから代替可能」とは限りません。
段ボールの現場管理では、仕入先変更が重大な変更になります。ライナーや中芯の銘柄を変更しただけでも、承認型式から外れる可能性があります。製造者は、承認時の仕様と量産品が一致するよう品質管理を行う必要があります。
湿度や水濡れも大きな弱点です。段ボールは吸湿すると圧縮強度が低下します。UN試験に合格した箱でも、屋外放置、水濡れ、長期保管、再使用で性能を維持できるとは限りません。濡れた箱、罫線が割れた箱、角が潰れた箱は使用しません。
ある会社では、段ボールの破れ、油染み、段積み可否、重量、荷崩れ、充?率を梱包仕様の評価項目とし、必要に応じて量産条件で輸送トライを行っています。危険物包装でも、法定適合に加え、実際の保管・荷役・輸送環境で成立するかを確認する運用が有効です。
製造会社にも認定が必要か
重要なのは、箱を作る会社の一般的な会社認証より、製造する包装設計型式の承認と量産品質管理です。危険物包装は、試験に合格した見本だけでなく、量産品も承認型式と同等でなければなりません。
日本の海上危険物用容器では、登録検査機関による設計型式の検査・証明と、製造時の品質管理が関係します。製造者は承認された仕様、製造設備、検査方法を管理し、適合した製品へ所定のUNマークを表示します。
したがって、段ボール加工会社が自社判断でUNマークを印刷して販売することはできません。既存型式を製造する場合も、承認保有者との関係、製造工場、承認された材料・工程、表示権限を確認します。
ISO 9001などの会社認証は品質管理の参考になりますが、UN包装の型式承認を代替しません。反対に、型式証明書があっても、実際の供給箱が承認仕様から外れていれば不適合です。購入時には会社認証だけでなく、型式証明、製造者識別、ロット、変更管理を確認します。
自社でオリジナル4Gを開発することは可能ですが、設計、試作、性能試験、承認、量産管理が必要です。少量案件では既製の認定包装セットを購入する方が合理的です。継続量が多く、内装容器と荷姿が固定される場合に限り、専用設計の費用対効果を検討します。

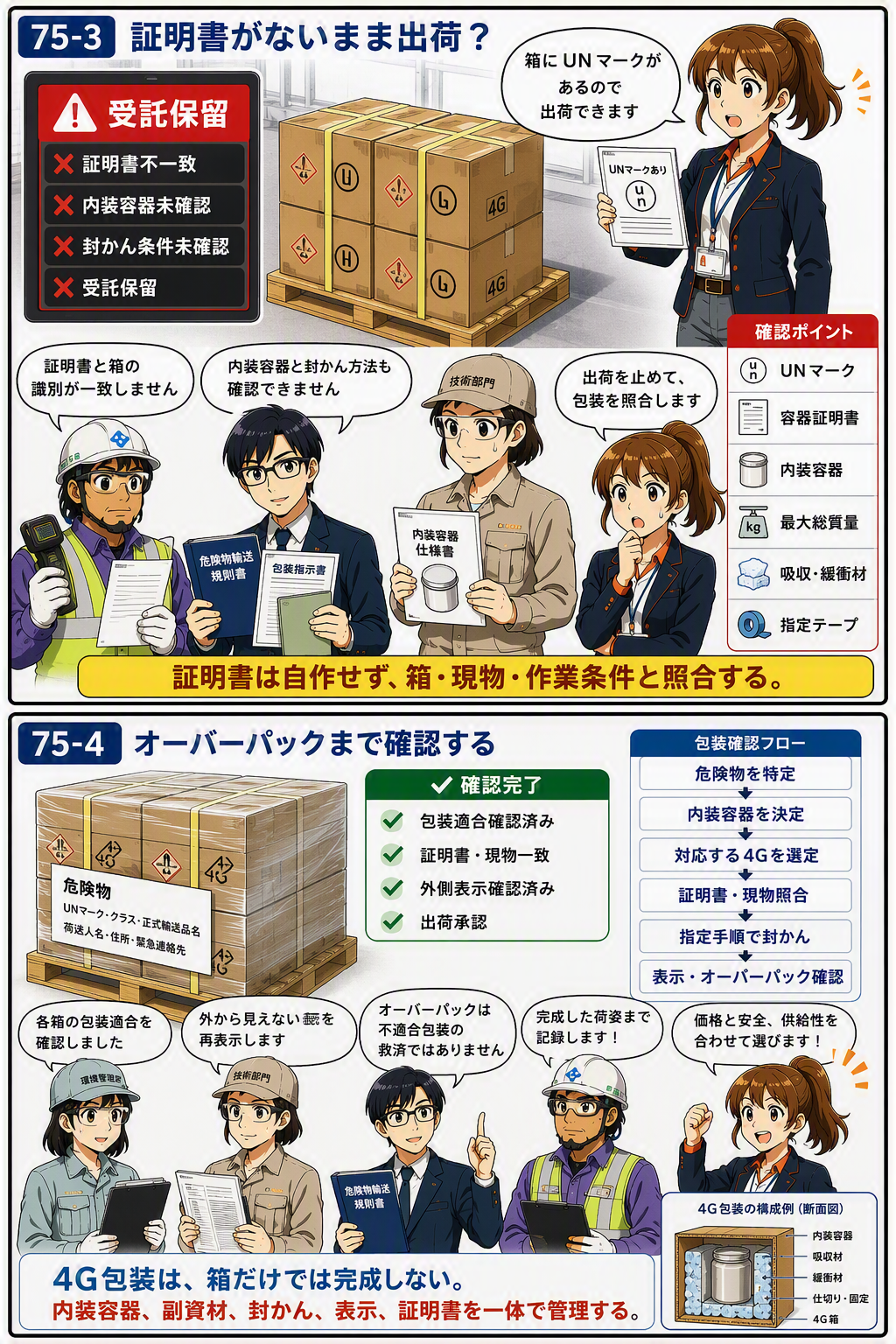

容器証明書とは何か
「容器証明書」は実務上の総称で、正式名称や書式は発行国、輸送モード、検査機関で異なります。一般には、危険物包装の設計型式が所定の性能試験に適合したことを示す証明書、承認書または検査証を指します。
証明書には、証明番号、包装コード、製造者、製造場所、図面・型式、最大総質量、性能水準、使用できる内装容器、試験内容、特別条件、有効期間などが記載されます。別紙の試験報告書や包装手順書がセットになる場合もあります。
書式を自作しても型式証明にはなりません。荷送人が作る梱包確認書、作業記録、危険物申告書と、検査機関または承認権限を持つ者が発行する容器証明書は別の文書です。
特に確認すべきなのは、証明書と箱のUNマークが一致することです。「4G/Y20/S」といった性能表示だけでなく、承認国、製造者識別、型式番号まで照合します。証明書のコピーだけを流用し、別メーカーや別寸法の箱へ添付してはいけません。
証明書には使用条件が書かれていることがあります。指定テープの幅・貼付方法、内装容器の品番、吸収材量、仕切り、最大本数などです。証明書を保管するだけでなく、条件を現場の標準作業書へ転記する必要があります。
証明書はどこから入手し、どこへ提出するか
容器証明書は、原則として包装メーカーまたは販売者から入手します。販売者が単なる商社の場合は、承認保有者または製造者が発行元であることを確認します。証明番号が箱のUNマークと一致しない場合は使用を止めます。
危険物を出荷するたびに、荷送人が容器証明書そのものを税関へ定型提出する運用が一般原則ではありません。通常の輸送書類は、危険物申告書、航空運送状または船積書類などです。ただし、航空会社、船会社、フォワーダー、検査機関、当局が適合根拠として証明書を要求する場合があります。
そのため、証明書は「提出しないから不要」ではありません。荷送人は適合包装を使用したことを説明できるよう、最新版を社内保管し、照会時にすぐ提示できる状態にします。初回案件、外国製容器、特殊な内装品、事故後、監査時には提示要求が出やすくなります。
危険物申告書は荷送人が作成・署名する書類であり、容器メーカーの証明書ではありません。申告書へ「UN認定済み」と自由記載しても、包装指示への適合証明にはなりません。包装の種類と数量は規則どおりに記載します。
社内では、容器証明書、UNマーク写真、購入ロット、内装容器品番、包装作業記録、危険物申告書を出荷番号ごとに関連付ける運用を推奨します。書類が別フォルダーに散在すると、受託照会や事故調査で根拠を提示できません。
オーバーパックとは何か
オーバーパックは、一つ以上の完成した危険物包装物を、荷扱いや積付けを容易にするため、さらに一つの取扱単位へまとめたものです。代表例は、複数の箱をパレットへ載せてストレッチフィルムで一体化する荷姿や、複数の包装物を外箱へまとめる荷姿です。
オーバーパックは、内側の不適合包装を適合に変える手段ではありません。中に入れる各包装物は、それぞれ包装、封かん、表示、ラベルが適合していなければなりません。破損した4G箱を大箱で覆って出荷することはできません。
オーバーパックを使うかどうかの基準は、荷扱いの安定性、包装物の保護、個数、積載効率、表示の視認性です。小箱が多数あり、単体では荷崩れしやすい場合は、パレット化する方が安全です。一方、単体で安全に扱える少数箱を、表示が見えなくなる方法で覆う必要はありません。
オーバーパックで内側の国連番号、正式輸送品名、危険性ラベル、方向表示などが外から見えなくなる場合は、必要な表示・ラベルを外側へ再表示します。さらに適用規則に従い「OVERPACK」表示を行います。国土交通省の海上輸送改正資料でも、荷送人にオーバーパック表示を求める改正が示されています。
パレットへ透明フィルムを軽く巻いただけでも、全表示が明瞭に見えるかを現場で確認します。透明だから常に再表示不要とは限りません。フィルムの重なり、曇り、荷札の向きで読めない場合は外側へ再表示します。
4Gカートンは高いのか
4Gカートンは、一般の宅配用段ボールより高くなります。理由は、強い紙を使うからだけではありません。設計、試験、承認、製造品質管理、UN表示、専用仕切り・吸収材、少量生産の費用が含まれるためです。
価格差は寸法、性能水準X・Y・Z、最大総質量、内装容器、緩衝材、購入数量で大きく変わります。したがって「通常箱の何倍」と一律には示せません。見積りでは、箱単価ではなく包装セット単価で比較します。
自作専用箱は、金型や試験費が先に発生します。毎月同じ内装容器を大量出荷するなら単価低減の余地があります。年数回の少量出荷であれば、既製の認定キットを使う方が、変更管理と証明書管理を含めて安くなりやすいです。
コストダウンのために一般箱へ変更し、受託拒否、再梱包、航空便の積み残しが発生すると、箱代の差を大きく上回ります。実務上は、最初に適合する既製包装で運用を安定させ、出荷量と内容物が固定された後に専用化を検討する順序が安全です。
オーバーパックも同様です。パレット、フィルム、外装費は増えますが、荷役回数、紛失、箱潰れを減らせる場合があります。ただし、航空では容積重量が増えることがあるため、輸送費まで含めて評価します。
4G包装を採用する実務フロー
第一に、危険物を特定します。国連番号、正式輸送品名、クラス、副次危険性、容器等級、液体・固体、正味量を確定します。SDS第14項だけで断定せず、最新版規則と照合します。
第二に、輸送モードと経路を確定します。航空、海上、道路、積替え国、運送人を明らかにし、最も厳しい区間の包装指示を確認します。海上から航空へ切り替える可能性があるなら、航空条件で設計する方が再梱包を減らせます。
第三に、内装容器を先に決めます。材質、容量、口栓、漏れ防止、液体との適合性を確認します。その後、内装容器に対応して承認された4G箱を選びます。外箱を先に買う順序は避けてください。
第四に、証明書と作業手順を入手します。箱のUNマーク、証明番号、内装品番、最大総質量、吸収材、緩衝材、仕切り、テープ、封かん方法を照合します。疑義があれば購入前にメーカーへ確認します。
第五に、現場で試作梱包を行います。重量、空隙、容器同士の接触、液漏れ時の吸収量、箱の膨らみ、テープ位置、ラベルスペースを確認します。完成荷姿を写真付き作業標準にします。
第六に、オーバーパックの要否を判断します。パレット化する場合は荷崩れ防止、フォーク差込み、総重量、積重ね、表示の視認性を確認します。内側表示が隠れるなら外側へ再表示します。
最後に、出荷記録を残します。危険物申告書、容器証明書、包装写真、ロット、作業者、確認者を紐付けます。内装容器、箱、テープ、吸収材のいずれかを変更した場合は、同等品扱いで済ませず再判定します。
間違えやすいポイント
4Gは厚い段ボール箱のこと
誤りです。4Gは、ファイバ板箱の包装設計型式です。箱、内装容器、緩衝材、封かん方法を組み合わせて適合させます。
段ボールのフルートが同じなら代替できる
フルートは材料仕様の一要素です。寸法、紙質、接着、罫線、内装品、テープが変われば承認範囲を外れる可能性があります。
Y箱なら容器等級IIの危険物を何でも入れられる
包装指示で4Gが認められ、内装容器、最大総質量、容量などを満たすことが必要です。Yは万能許可ではありません。
メーカーのカタログが容器証明書になる
カタログと型式証明書は別物です。証明番号、包装コード、承認条件、内装容器、製造者を確認します。
容器証明書は自社で作成できる
社内の包装確認書は作成できますが、第三者・承認権限者が発行する型式証明を置き換えられません。
オーバーパックに入れれば表示は不要
逆です。内側表示が見えなくなる場合、必要な表示・ラベルを外側へ再現し、OVERPACK表示を行います。
- 国連番号、クラス、容器等級、包装指示を確認したか
- 内装容器が4G証明書の対象品と一致しているか
- 最大総質量を超えていないか
- 指定された吸収材、緩衝材、仕切りを使用したか
- 指定テープと封かん方法を守ったか
- 箱のUNマークと証明番号が一致するか
- 濡れ、潰れ、罫線割れ、再使用痕がないか
- オーバーパックで表示が隠れていないか
- 外側のOVERPACK表示と必要な再表示を確認したか
- 包装写真と証明書を出荷記録へ保存したか
4G包装の実務は、箱を選ぶ仕事ではありません。危険物、内装容器、外箱、緩衝・吸収材、封かん、表示、証明書を一つの承認された荷姿として再現する仕事です。
参照・参考情報
- 国土交通省「船舶による危険物の運送基準等を定める告示」
- 国土交通省「主な規則の改正概要（オーバーパックに対する表示）」
- IATA「Dangerous Goods Regulations」
- IATA DG AutoCheck「Special packages - Overpack example」
- 日本舶用品検定協会「危険物容器等検査業務」
- UNECE「UN Model Regulations Rev.24」
